電子互鎖裝置又稱之為電子聯鎖裝置，通常安裝于需要兩門（或三門）互鎖的自動控制的場所。結構由電子控制裝置，電控鎖及電子感應開關三部分組成。電子互鎖裝置，結構精簡，按裝方便，使用靈活，堅固耐用，成本低，廣泛適用于凈化空調領域，如凈化廠房的緩沖間，氣閘室，風淋室，傳遞柜及銀行金庫或內勤通道等其他安防場所。

電子互鎖裝置結構安裝好門鎖（一般電工都能安裝，無須調試），連接上電源后即可工作。當房間各門都關閉時可打開任意一扇門，當一扇門被打開后，另外的門即自動閉鎖，從而達到相鄰房間密閉隔離的作用。

電子互鎖裝置特點：

1、當有一扇門打開10秒后仍未關閉，則蜂鳴器會發出：嘟...“提示音提示關門；

2、當有一扇門打開時間超過50秒后，另一扇門則會自動開鎖；

3、在停電狀況下，各門的電控鎖會自動打開；

4、本聯鎖要與普通門鎖或閉門器配合使用。

5、另可安裝指示燈顯示。

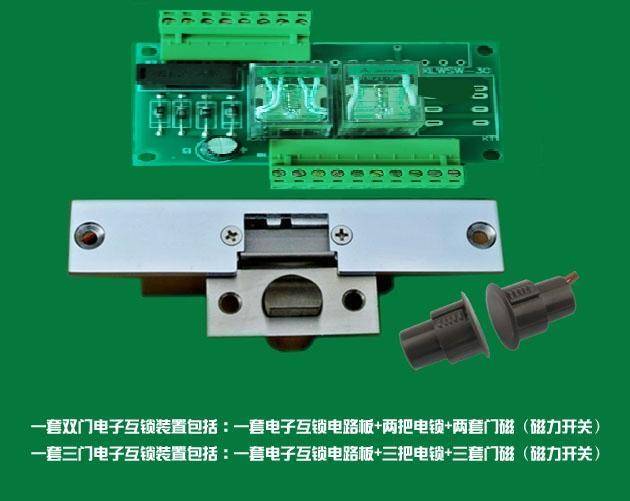

一套雙門電子互鎖裝置包括：一套電子互鎖電路板+兩把電鎖+兩套門磁（磁力開關）

一套三門電子互鎖裝置包括：一套電子互鎖電路板+三把電鎖+三套門磁（磁力開關）

>>電子互鎖裝置(緩沖間)使用接線說明:

1、紅燈為電源指示；

2、綠燈為工作指示；

3、雙門電子互鎖，綠燈亮時禁止開門，禁止強行將門拉開；

4、正常工作時禁止兩門同時打開，禁止亂動開關。

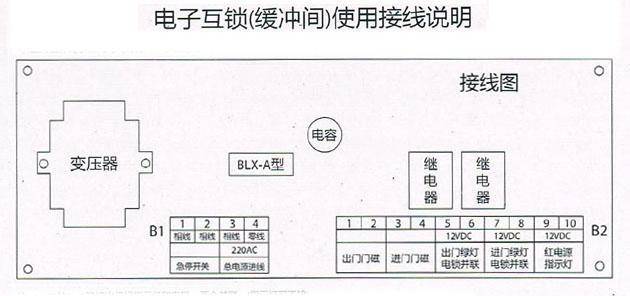

電子互鎖裝置(緩沖間)使用接線說明

注：1、B2的5、6腳接出門綠指示燈和電鎖，兩個并聯。(指示燈可不接)

2、B2的7、8腳接進門綠指示燈和電鎖，兩個并聯。(指示燈可不接)

3、B2的9．10腳接紅指示燈．兩個并聯．(指示燈可不接)

4、急停開關：總電路開關．此開關關閉，即雙門失去電子互鎖。(即關閉整套電路)

>>電子互鎖裝置陰極鎖(電鎖口)使用說明書:

感謝您購買使用本公司產品，為了正確、安全地安裝、合理使用產品，請仔細閱讀本 陰極鎖(電鎖口)使用說明書。適用范圍：該鎖使用于不銹鋼門、木門、消防門、小區出入口大門以及機械設備與陽極機械鎖或球型鎖配套使用。

產品優點：嵌入式安裝，外形美觀。電磁部分選用優質磁材料和特殊工藝處理，長時間工作不剩磁，保證正常使用。

開門方向：90度  承受壓力：250kg

電器性能：請參照下表開孔選用合適的電源。如有特殊要求工廠可安要求字做。

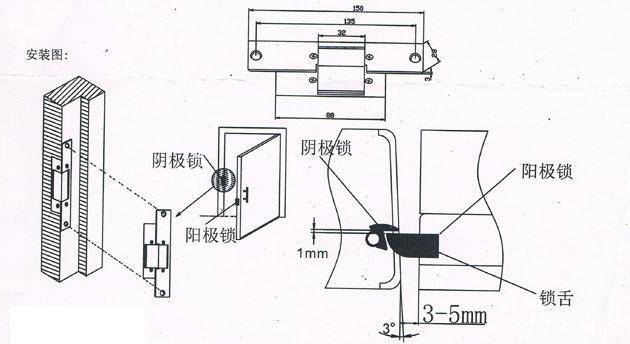

>>電子互鎖裝置陰極鎖安裝圖:

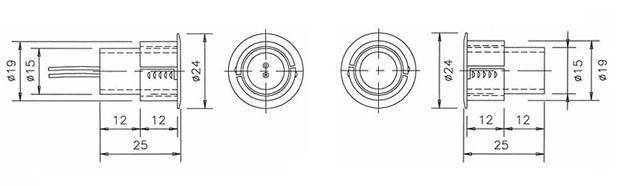

>>電子互鎖裝置門磁（磁力開關）說明及結構圖：

外殼材料：ABS

工作距離：30-40mm

開關形式：NC--常閉型，斷路報警。NO和轉換型可選

固定方式：螺絲貼裝

電流/電壓/功率：0.5A/100V/10W
